差壓式流量計（也稱節流式）是基于流體流動的節流原理，利用流體流經節流裝置時產生的壓力差而實現流量測量的。它是目前生產中測量流量最成熟、最常用的方法之一。通常是由能將被測流體的流量轉換成壓差信號的節流裝置（如孔板、V錐、噴嘴、文丘利管等）和能將此壓差轉換成對應的流量值顯示出來的差壓流量計所組成。

所謂節流裝置就是在管道中放置能使流體產生局部收縮的元件。應用最廣的是孔板流量計，其次是V錐流量計（V錐流量計是孔板流量計替代品），再次就是噴嘴、文丘利管和文丘利噴嘴。這幾種節流裝置的使用歷史較長，已經積累了豐富的實踐經驗和完整的實驗資料，因此，國內外都把它們的形式標準化，并稱為標準節流裝置。就是說根據統一標準進行設計和制造的標準節流裝置可直接用來測量，不必單獨標定。但對于非標準化的特殊節流裝置，在使用時，應對其進行個別標定。

差壓式流量計使用場合：

?★?可測介質：單相、混相、潔凈、臟污、粘性流體等；

?★?工作狀態：常壓、高壓、真空、常溫、高溫、低溫等；

?★?適合管徑：從DN6-DN3000；

?★?流動條件：亞音速、音速、脈動流等。

?★ 品種分類：畢托巴流量計、孔板流量計、V錐流量計、阿牛巴流量計、威迪巴流量計、鉆石巴流量計、德爾塔巴流量計、多孔平衡流量計等。

?

?

差壓式流量計組成：

?★?差壓流量計由一次裝置(檢測件）和二次裝置（差壓轉換器和流量顯示儀表）組成。通常以檢測件形式對差壓式流量計分類，如孔板流量計、文丘里流量計、均速管流量計、皮托管原理式-畢托巴流量計等。

?★?二次裝置為各種機械、電子、機電一體式差壓計,差壓變送器及流量顯示儀表。它已發展為三化（系列化、通用化及標準化）程度很高的、種類規格龐雜的一大類儀表，它既可測量流量參數，也可測量其它參數（如壓力、物位、密度等）。

?★?差壓流量計的檢測件按其作用原理可分為：節流裝置、水力阻力式、離心式、動壓頭式、動壓頭增益式及射流式幾大類。

?★?檢測件又可按其標準化程度分為二大類：標準的和非標準的。

?★?所謂標準檢測件是只要按照標準文件設計、制造、安裝和使用，無須經實流標定即可確定其流量值和估算測量誤差。

?★?非標準檢測件是成熟程度較差的，尚未列入國際標準中的檢測件。

下面介紹幾種常用的差壓式流量計。

?

?

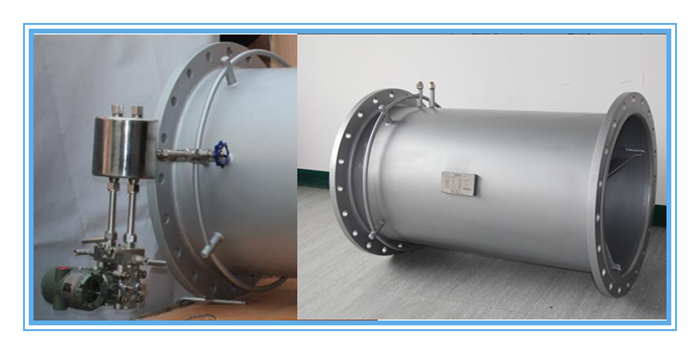

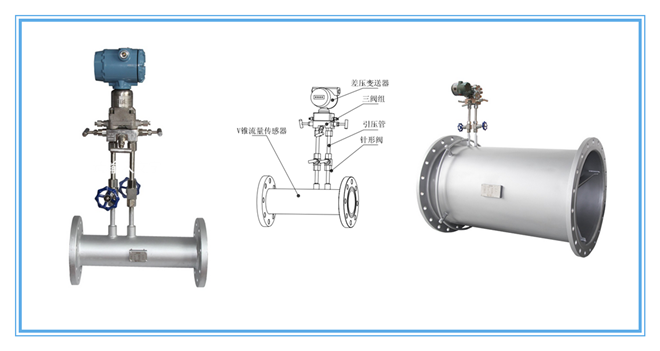

?差壓式V錐流量計：

V錐流量計中V型錐的圓錐形使流體的流動分散，從而使速度分布更平坦，尖形的錐體其本身就是一個流動調整器，能有效減弱速度分布中的凸形形狀。使流體速度分布符合要求，有效減少上游直管的要求，降低了安裝成本，適用于大多數氣體、流體和蒸汽，以及高溫高壓應用場合，易于使用、檢驗和排除故障。?

?

??★ ?用戶在進行V錐流量計的選型訂貨時，首先要給制造企業提供以下工藝參數：

??被測介質的名稱；·管道口徑；使用場合；介質狀態、溫度和壓力；刻度流量、最大流量、最小流量；工藝管線管徑和材質，具體的安裝要求。

注：上述參數是制造廠在生產之前進行詳細計算的基礎，沒有這些參數，很難制作一臺符合用戶要求的V錐流量計。制造廠根據用戶提供的上述參數，計算出V錐流量傳感器的β值和差壓值（差壓變送器的量程范圍）。這些工作是在制造廠由專業工程師進行計算完成。

?

常用型號：DQZ-A200A3-1.0SRFHC

型號注解：V錐流量計，DN200，測量介質為：蒸汽，法蘭連接，表體和V錐體材質均為304不銹鋼，介質溫度400 度，額定壓力1.0MPa,法蘭取壓，配套高溫型安裝附件（截止閥一個，三閥組一個，冷凝管及冷凝器，引壓管二根）。

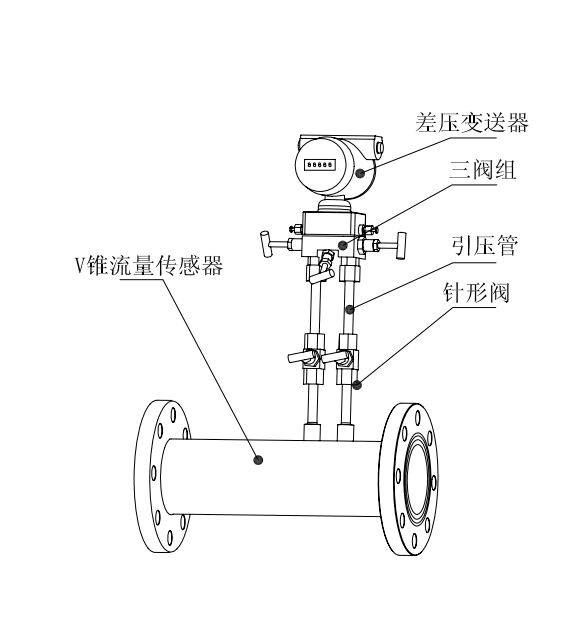

一套完整的V錐流量計包含：V錐流量傳感器、差壓變送器、安裝附件、安裝法蘭及緊固件（多自配）,流量積算儀

?流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

?

?

?

?★?適用范圍： 1、蒸汽的測量

2、食品果汁的測量

3、軋鋼廠排出的高溫廢氣的測量

4、硫化廠高壓鍋爐風的測量

5、焦?fàn)t煤氣的測量

6、常用氣體、液體的測量

?7、混合氣、固液混合物的測量

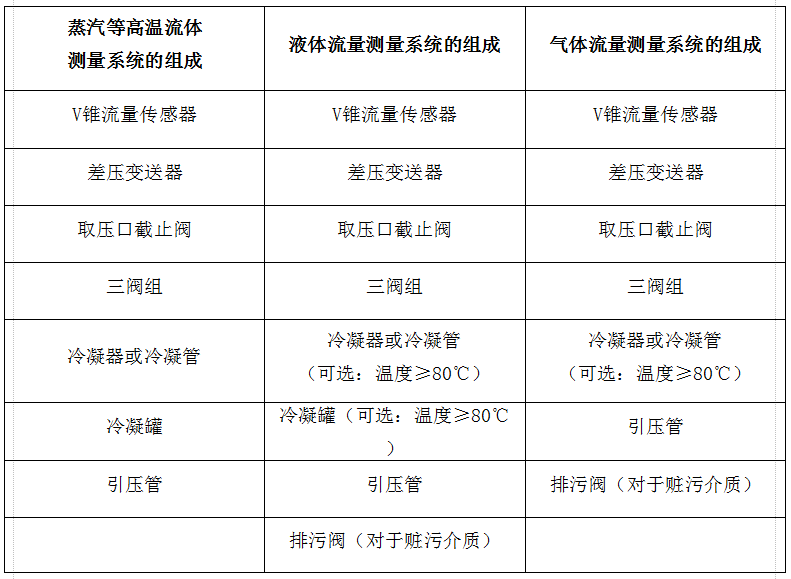

?★ ??配置說明：

?

? ?

?

?★?技術規格?

? 1、V型錐流量計有直焊式和法蘭連接式、方管式、對夾式、非標訂制幾種結構形式。 產品供貨范圍見選型表。??

? 2、使用范圍：廣泛運用于油，水，氣，汽各種流體，特別是一些高溫高壓，臟污介質的測量，明顯強于其它的儀表??

? 3、準確度等級：±0.5%?

? 4、重復性：0.1%?

? 5、工作壓力：最大42MPa?

? 6、工作溫度：-40～700C°?

? 7、環境溫度：-40～80C°?

? 8、量程比：通常為10：1，選用合適的差壓變速器可達60：1?

? 9、安裝直管段要求：前3D直管段，后1D直管段?

? 10、適用介質：幾乎適用于所有氣體、液體介質?

? 11、公稱通徑：DN15～DN2000?

? 12、結構材料材質：管道，表體法蘭及V錐體可提供多種材質供用戶選擇，來滿足不同工況的需要?

? 13、安裝方式：可提供多種附件供用戶安裝，滿足用戶的各種工況的需求，可以任意方向安裝，與介質狀態無關?

? 14、防爆等級（差壓變送器）：隔爆、本安、不防爆可供選擇（差壓變送器）?

? 15、供電電源（差壓變送器）：12～24VDC?

? 16、輸出信號（差壓變送器）：4～20mA或HART協議?

?★?主要優勢特點?

1、永久壓力損失小?

形成獨特的局部收縮，永久壓力損失小,只有幾千帕，甚至零點幾千帕的永久壓力損失。錐體使流體軸對稱地向管壁逐漸收縮，逐漸擴散的邊壁節流，而錐體位于管道的中心軸線上，而有效的作用于高速中心區，在相同條件下，V錐的永久壓損為孔板的25%，差壓為孔板的50%，能耗小。?

2、準確度高0.5%，重復性好0.1%，量程比寬10:1

由于V錐流量傳感器采用“內壁逐漸收縮式”的節流方式，使得在下游側產生的靜壓是高頻低幅值的信號（喘流），而不是孔板等老式差壓流量計量產生的是低頻高幅值的信號，這使得差壓變送器測量出的差壓△P是低躁聲的非常穩定的信號，如果在躁聲大的背景下，差壓變送器是沒法測量出低壓力，小流量的壓力信號的。

3、安裝所需要的直管段短?

自動整流功能。安裝所需要的直管段短：前直管段只需要0～3D，后直管段只需要0～1D。直管段要求低。V形錐的圓錐形使流體的流動分散，從而使速度分布更平坦，尖形的錐體其本身就是一個流動調整器，能有效減弱速度分布中的凸形形狀。使流體速度分布符合要求，有效減少上游直管的要求。?

4、自混合功能及自清掃功能?

不堵塞不粘附，可以測量贓污流體的流量。由于錐體位于軸中心的流體的高速中心區，流體中所夾帶的液滴，氣泡，固體顆粒物會被自動清掃到管道下游，特別是在連續使用的狀況下。?

5、自保護功能?

耐磨損，具有長期穩定性，不需要重復標定。 ?由于V形錐是一個尖形體，確保沒有流體直接沖擊它的下游邊緣，使磨損減少，這樣確保流量計的?可靠性，減少維護工作量，并延長儀表的檢定周期。?

6、可測量水氣?

壓縮空氣、飽和蒸汽等氣體采用孔板測量時，孔板前常有積水，影響測量精確度。解決該問題的方法通常是將節流裝置安裝在垂直工藝管上，或改用圈缺孔板或偏心孔板。而錐體位于軸中心的流體的高速中心區的結構特點可以根本解決節流件前積水的問題，而又因?yàn)檫@是其固有的特點而?無需特制或特別處理，所以不會對測量造成任何不確定性。?

?更多詳細內容參考智能型V錐流量計：?http://www.sdxrfjs.cn/chanpin/detail/130

?使用說明書下載地址：http://www.sdxrfjs.cn/xiazai/detail/149

?

?

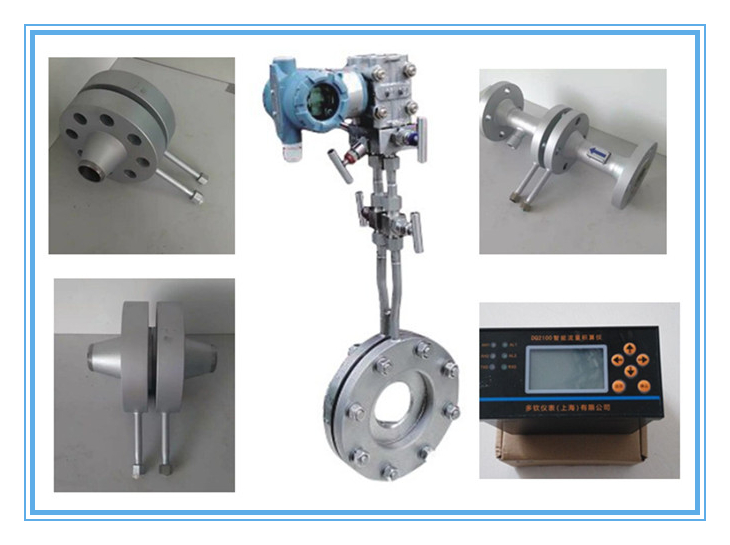

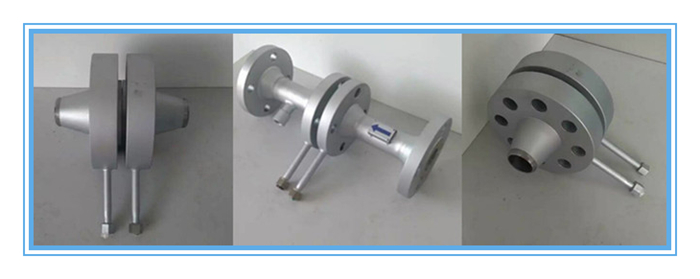

差壓式孔板流量計：

?★?原理及結構：充滿管道的流體，當它們流經管道內的節流裝置時，流速將在節流裝置的節流處形成局部收縮，從而使流速增加，靜壓力降低，于是在節流裝置前后便產生了壓力降或叫壓差，介質流動的流量愈大，在節流裝置前后產生的壓差也就愈大，所以可通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

?

?★優點

1. 標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；
2. 結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；

3. 應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；

4. 檢測件和差壓顯示儀表可分開不同廠家生產，便于專業化規模生產。


?★?缺點

1. 測量的重復性、精確度在流量傳感器中屬于中等水平，由于眾多因素的影響錯綜復雜，精確度難于提高；
2. 范圍度窄，由于流量系數與雷諾數有關,一般范圍度僅3∶1～4∶1；

3. 有較長的直管段長度要求，一般難于滿足。尤其對較大管徑，問題更加突出；

4. 壓力損失大；

5. 孔板以內孔銳角線來保證精度，因此傳感器對腐蝕、磨損、結垢、臟污敏感，長期使用精度難以保證，需每年拆下強檢一次；

6. 采用法蘭連接，易產生跑、冒、滴、漏問題，大大增加了維護工作量。

?

?

更多內容參考：孔板流量計?http://www.sdxrfjs.cn/chanpin/detail/133

??

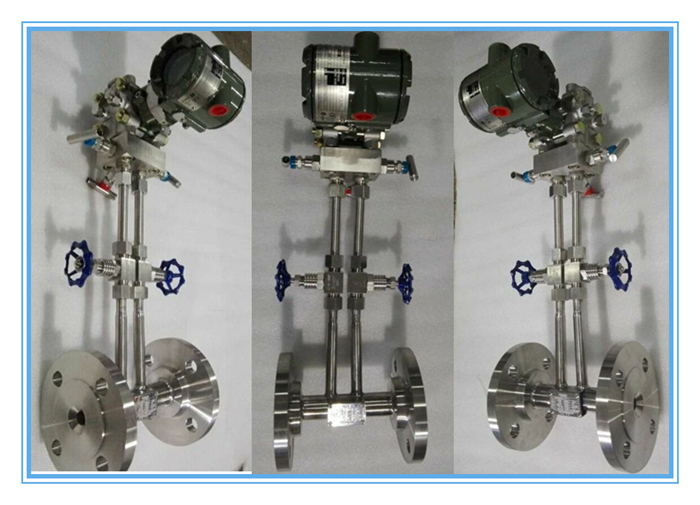

差壓式平衡流量計：

?平衡流量計是一種革命性的差壓式流量儀表，對傳統節流裝置進行了極大地改進，且該流量計具有平衡整流等顯著特征，傳統節流裝置只有一個流通孔徑，節流后使流體失去了理想狀態，其工作原理與其他差壓式流量計一樣。

?工作原理：

?應用范圍：可應用于氣體、液體、氣液兩相，液態氣體、雙向流、臟污介質、漿料的測量。

技術指標：

?

更多詳細內容參考： 平衡流量計 http://www.sdxrfjs.cn/chanpin/detail/201

?

?

售后與質保 ??

多欽儀表（上海）有限公司供應的所有產品：

?★?所有產品質保2年；

?★?免費提供電話咨詢、指導安裝調試等服務；

?★?協商上門指導安裝、調試等事宜，只收取合理的差旅費用；

?★?量大可以免費上門指導安裝、調試；
服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗?zāi)転槟銕頋M意的服務。

?

?

?
